高溫壓力化成PCB電路板

發布日期:2021-01-18 11:13瀏覽次數:

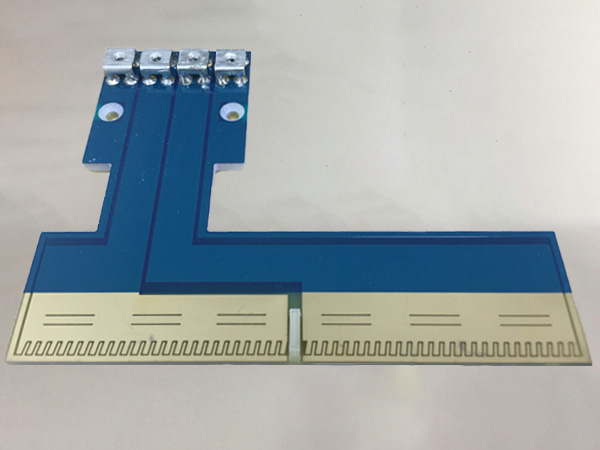

高溫壓力化成PCB電路板

高溫壓力化成PCB電路板用于軟包鋰電芯加熱加壓狀態下進行大倍率化成,試驗證明三元、磷酸鐵鋰、錳酸鋰等材料電芯在高溫下可以進行大倍率化成,其基本原理是由于高溫狀態下電解液的導電性能得到大幅度的提高。高溫壓力化成PCB電路板的銅板是采用壓合方式覆著于基材,平整度非常高,即可避免接觸不良現像并能有效提高化成分容良品率。領智電路專業提供高溫壓力化成PCB電路板打樣批量生產的廠家,能夠定制加工新能源分容化成設備所需要的各種電路板。

應用行業:新能源鋰電池
應用產品:高溫壓力化成柜
層數:單面電路板
外型尺寸:316*121mm(可定制)
材料:FR4玻纖板+銅鍍金
板厚:2mm
銅厚:3oz-10oz(可定制)
表面處理:鍍金3麥
工藝特點:銅條表面做拉花處理,鍍金工藝
工作電流:額定電流100A
標簽: 化成PCB 化成電路板
