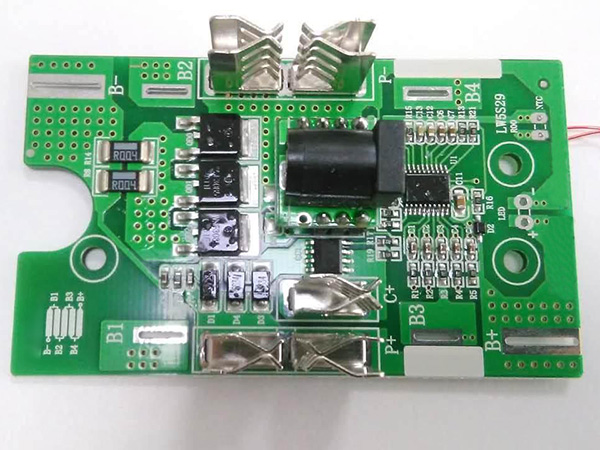

鋰電池PCBA保護板是對串聯鋰電池組的充放電保護，在充滿電時能保證各單體電池之間的電壓差異小于設定值，實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果，同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命。該5串18V鋰電池PCBA保護板采用5串鋰電池專用IC作為處理器，實時檢測各節電池的電壓、充放電電流以及環境溫度等信息，實現對電池過充、過放、放電過電流、短路、充電過電流、溫度保護等保護功能，主要應用在電動工具領域。領智電路是專業5串18V鋰電池PCBA保護板加工供應商，一站式PCBA電路板制造商、PCB加工、電子元器件采購及SMT貼片加工廠家。
5串18V鋰電池PCBA保護板性能數據
充電電壓：18V
持續放電電流：8-20A
過充單節檢測電壓：4.225V
過放單節檢測電壓：2.7V
過電流檢測電壓：0.1-0.2V
短路保護：有短路保護
溫度保護：過溫保護溫度70±5℃
功耗：工作狀態25uA (25℃)
內阻：放電主回路內阻30±5mΩ
溫度保護：工作溫度-40℃-85℃ 相對濕度≤75%
尺寸：長*寬92MM*62MM
5串18V鋰電池PCBA保護板對電動工具的電池包在充放電過程中進行保護，使充放電過程更加安全可靠，從而延長電池的使用壽命。鋰電池PCBA保護板根據使用IC芯片，電壓等不同而電路及參數有所不同，保護板的兩個核心部件是保護IC芯片和高速開關。保護IC是由精確的比較器來獲得可靠的保護參數，另外是MOSFET串在主充放電回路中擔當高速開關，執行保護動作。領智電路專注于電路板的定制加工，可供應電鉆、電錘、角磨機等等產品的電池包電路板加工定制，3-24串電池保護板PCBA的批量生產加工，如有相關電池保護板的需要可來電咨詢我們的哦。
