RGB控制器電路板

發布日期：2022-09-23 11:07瀏覽次數：

產品名稱：RGB控制器電路板

工藝：2層PCB，F(xiàn)R-4，1.6 mm，無鉛噴錫，黑色阻焊，白色文字。

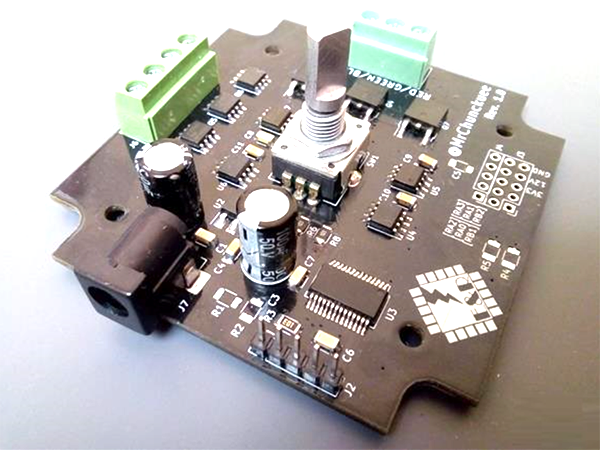

該RGB控制器電路板用于控制RGB LED燈條，此板具有的功能包括

1. 它使用SSOP28芯片封裝的PIC18F25K22微控制器，板上帶有ICSP引腳。

2. 12V電源，內部有一個3.3伏線性穩壓器。

3. 帶有集成開關的旋轉編碼器。

4. 3輸出到具有DPACK封裝的N型MOSFET，以控制三種顏色（紅色，綠色和藍色）。

5. 4個獨立輸出至采用SOIC8封裝的P型MOSFET，以控制LED燈條的V +。

6. 它包含用于添加藍牙HC-05或06的包裝。

7. 6個用于外部輸入或輸出的引腳。

RGB控制器電路板是控制RGB燈的電路板，目前現有的RGB燈都是自帶一個控制電路板在控制燈光的效果，領智電路在制作和開發RGB控制器電路板的技術已經十分成熟，當多個燈光組合使用后結構上就比較復雜，線路的組合就顯得很繁瑣。領智電路是RGB控制器電路板加工打樣定制一站式生產廠家，可為廣大客戶提供PCB快樣打板、中小批量和大批量生產的一站式電路板定制服務。廠里自設SMT貼片、DIP插件、PCBA測試、成品組裝等，一站式生產有效的給客戶節約成本，提升生產的周轉效率，節省時間，占領市場先機。
