PCB助焊層跟阻焊層的區別與作用

發布日期：2020-10-06 10:08瀏覽次數：

什么是PCB阻焊層？什么又是助焊層呢？它們有什么作用呢？又有什么區別呢？PCB阻焊層和助焊層，雖然只是一字之差，卻有天壤之別。PCB阻焊層又叫開窗層、綠油層，它的英文名是solder mask。它是指PCB上要鋪綠油的地方，而這阻焊層使用的是負片輸出，所以在阻焊層的形狀映射到板子上以后，并不是上了綠油阻焊，反而是露出了銅皮。阻焊層在控制回流焊接中的焊接缺陷中很重要，PCB設計者應該盡量減小焊盤周圍的間隔或空氣間隙。

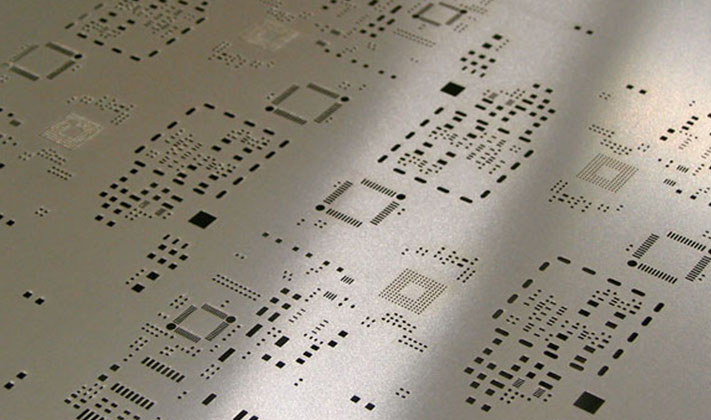

PCB助焊層其實就是鋼網，它的英文名是paste mask。PCB助焊層用于貼片封裝，與貼片元器件焊盤對應，你可以直接理解為用助焊層做成鋼網。在SMT加工時通常采用一塊鋼板，將PCB上對應著元器件焊盤的地方打孔，然后鋼板上上錫膏，PCB在鋼板下的時候，錫膏漏下去，也就剛好每個焊盤上都能沾上焊錫，所以通常阻焊層不能大于實際焊盤尺寸，最好是小于或等于實際焊盤尺寸。

PCB阻焊層和助焊層的作用是什么呢？阻焊層主要是防止PCB銅箔直接暴露在空氣中，起到保護的作用。助焊層是用來給鋼網廠做鋼網用的，而鋼網是在上錫的時候可以準確的將錫膏放到需要焊接的貼片焊盤上。PCB助焊層與阻焊層的主要區別是兩個層都是上錫焊接用的，并不是指一個上錫，一個上綠油；而是阻焊層的意思是在整片阻焊的綠油上開窗，目的是允許焊接；默認情況下，沒有阻焊層的區域都要上綠油；助焊層用于貼片封裝。
