PCB鋁基板的結構是什么，鋁基PCB有哪些應用？

發布日期：2022-01-11 14:40瀏覽次數：

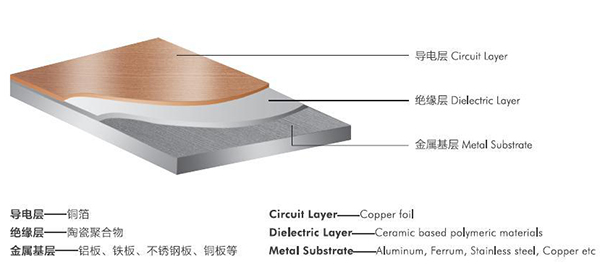

PCB鋁基板的結構是什么？PCB鋁基板是一種具有良好散熱功能的金屬基覆銅板，一般單面板由三層結構所組成，分別是電路層（銅箔）、絕緣層和金屬基層。如果您還不了解PCB鋁基板可以點擊什么是PCB鋁基板，鋁基PCB的優點是什么進行了解。下面就讓領智電路小編為您介紹一下PCB鋁基板的三層結構？

電路銅層：蝕刻電路銅層（通常使用電解銅箔）以形成印刷電路，該印刷電路用于實現設備的組裝和連接。與傳統的FR-4相比，具有相同的厚度和相同的線寬，PCB鋁基板可以承載更高的電流。絕緣層：絕緣層是鋁基板的核心技術，主要起粘結，絕緣和導熱的作用，絕緣層是功率模塊結構中最大的隔熱層。金屬基板：哪種金屬用作絕緣金屬基板取決于對金屬基板的熱膨脹系數，導熱率，強度，硬度，重量，表面狀態和成本的綜合考慮。通常，考慮到成本和技術性能等條件，鋁是理想的選擇。

鋁基PCB的主要應用：

1.音頻設備：輸入，輸出放大器，平衡放大器，音頻放大器，前置放大器，功率放大器。

2.電源：開關穩壓器，DC / AC轉換器，SW穩壓器等

3.通信電子設備：高頻放大器，濾波電器，發射電路

4.辦公自動化設備：電機驅動器等

5.汽車：電子調節器，點火器，電源控制器等。

6.計算機：CPU板，軟盤驅動器，電源設備等。

7.電源模塊：逆變器，固態繼電器，整流橋。

8.燈和照明：作為節能燈的提倡者，各種各樣的彩色節能LED燈受到市場的歡迎，用于LED燈的鋁PCB也開始大規模應用。
