鋰電池電路板保護板根據使用IC，電壓等不同而電路及參數有所不同，保護板的兩個核心部件是保護IC和高速開關。保護IC是由精確的比較器來獲得可靠的保護參數，另外是MOSFET串在主充放電回路中擔當高速開關，執行保護動作。下面領智電路小編以DW01配MOS管8205A進行電池電路板保護板工作原理講解？
1. 正常放電原理

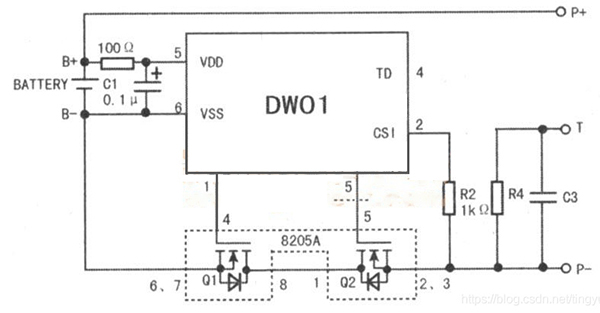

該保護板的電路如上圖所示，當電芯電壓在2.5V～4.3V之間時，DW01的①、③腳均輸出高電平（等于供電電壓），②腳電壓為0V。此時8205A內的兩只N溝道場效應管Q1、Q2均處于導通狀態，由于8205A的導通電阻很小，相當于D、S極間直通，此時電芯的負極與保護電路的P-端相當于直接連通，保護電路有電壓輸出，其電流回路如下：B＋→P＋→負載。P-→8205A的②、③腳→8205A的①腳→8205A的⑧腳→8205A的⑥、⑦腳→B-。在此電路中，8205A內部場效應管Q1、Q2可等效為兩只開關，當Q1或Q2的G極電壓大于1V時，開關管導通，D、S間內阻很?。〝?shù)十毫歐姆），相當于開關閉合；當G極電壓小于0.7V時，開關管截止，D、S極間的導通內阻很大（幾兆歐姆），相當于開關斷開。
2. 過放電保護原理
當電芯通過外接的負載進行放電時，電芯兩端的電壓將慢慢降低，同時DW01內部將通過電阻R1實時監測電芯電壓，當電芯電壓下降到2.3V（通常稱為過放保護電壓）時，DWO1認為電芯已處于過放電狀態，其①腳電壓變?yōu)?， 8205A內Q1截止，此時電芯的B-與-之間處于斷開狀態，即電芯的放電回路被切斷，電芯將停止放電。進入過放電保護狀態后，電芯電壓會上升，若能上升到IC的門限電壓（一般為3.1V，通常稱為過放保護恢復電壓），DW0的①腳恢復輸出高電平，8205A內的Q1再次導通。
3. 電池充電原理
無論保護電路是否進入過放電狀態，只要給保護電路的P＋與P-端間加上充電電壓，DW0經B一端檢測到充電電壓后，便立即從③腳輸出高電平，8205A內的Q2導通，即電芯的B-保護電路的P-通，充電器對電芯充電，其電流回路如下：充電器正極→p＋→B＋→B-、8205A的⑥、⑦腳→8205A的⑧腳→8205A的①腳→8205A的②、③腳→P-→充電器負極。
4. 過充電保護原理
充電時，當電池通過充電器正常充電時，隨著充電時間的增加，電芯兩端的電壓將逐漸升高，當電芯電壓升高到4.4V（通常稱為過充保護電壓）時，DW01將判斷電芯已處于過充電狀態，便立即使③腳電壓降為0V， 8205A內的Q2因5腳為低電平而截止，此時電芯的B一極與保護電路的P-端之間處于斷開狀態并保持，即電芯的充電回路被切斷，停止充電。當保護電路的P＋與P-端接上放電負載后，雖然Q2截止，但其內部的二極管正方向與放電回路的電流方向相同，所以仍可對負載放電。當電芯兩端電壓低于4.3V（通常稱為過充保護恢復電壓）時，DW01將退出過充電保護狀態，③腳重新輸出高電平，Q2導通，即電芯的B-端與保護電路P-端又重新接上，電芯又能進行正常的充放電。
5. 過流保護原理
由于MOs開關管飽和導通時也存在內阻，所以有電流流過時MOs開關管的D、S極間就會產生壓降，保護控制IC會實時檢測MOs開關管D、S極的電壓，當電壓升到IC保護門限值（一般為0.15V，稱為放電過流檢測電壓）時，其放電保護執行端馬上輸出低電平，放電控制MOs開關管關斷，放電回路被斷開。在圖中，DW01通過接在V-端和VSS端之間的電阻R2實時檢測MOs開關管上的壓降。當負載電流增大時，Q1或Q2上的壓降也必然增大，當該壓降達到0.2V時，DWO1便判斷負載電流到達了極限值，于是其①腳電壓降為0V，8205A內部的放電控制管Q1關閉，切斷電芯的放電回路。實現過電流保護。
6. 過溫保護原理
保護板上的T端口為過溫保護端，與用電器的CPU相連。常見的過溫保護電路較簡單，就是在T端與P-端接一只NTC電阻（圖中的R4），該電阻緊貼電芯安裝。當用電器長時間處于大功率工作狀態時，電芯溫度會上升，則NTC阻值會逐漸下降，用電器的CPU對NTC阻值進行檢測，當阻值下降到CPU設定閾值時，CPU立即發出關機指令，讓電池停止對其供電，只維持很小的待機電流，從而達到保護電池的目的。
