說到金屬芯PCB，大家首先想到的肯定是鋁基板，這個在普通小功率的LED中最為常用，金屬電路板主要有鋁基PCB、銅基PCB、鐵基PCB。隨著大功率電子產品與高頻PCB的發展，對散熱和體積要求也越來越高，普通鋁基板已經滿足不了，越來越多的大功率產品在用銅基板。銅基板分為普通工藝銅基板和熱電分離工藝銅基板，銅基板做熱電分離指的是銅基板的一種熱電分離加工工藝，其基板電路部分與熱層部分在不同線路層上，熱層部分直接與燈珠散熱部分接觸，達到最好的散熱導熱效果。什么是熱電分離銅基板？

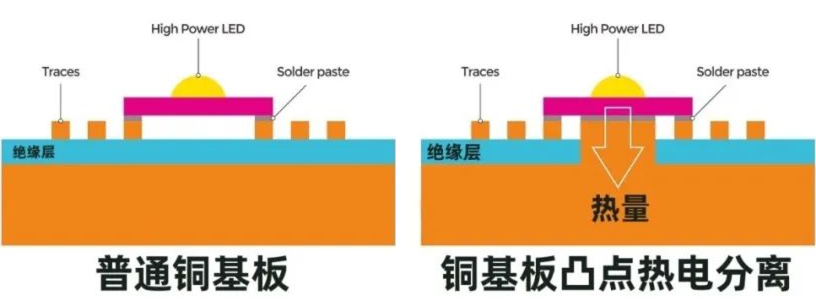

我們先看看上圖，代表普通的鋁基板或者銅基板，散熱需要經過絕緣導熱材料（圖中紫色部分），加工較為方便，但是經過絕緣導熱材料后，導熱系數就沒那么好了，這種適合小功率的LED燈，夠用即可。那如果在汽車LED燈珠或者高頻PCB上，散熱需求非常大的情況下，鋁基板以及普通銅基板就滿足不了了，常見是用熱電分離銅基板。熱電分離銅基板的線路部分和熱層部分在不同的線路層上，熱層部分直接接觸燈珠的散熱部分（如上圖右邊部分），以達到最佳的散熱（零熱阻）效果。
那么，熱電分離銅基板有什么優點呢？熱電分離銅基板的優點是銅基板本身的導熱能力強，導熱散熱好；用熱電分離結構以零熱阻接觸燈珠，減少燈珠光弱，最大限度延長燈珠壽命；密度高，同等功率下體積更??；適合搭配單顆大功率燈珠，特別是COB封裝，使燈具達到更好的效果；根據燈具的不同設計需要制作不同的結構，加工后會有凸臺形狀（銅凸塊、銅凹?jí)K、并聯散熱等）。領智電路是專業高精密PCB電路板生產廠家，可生產各種精密金屬電路板，厚銅電路板，高精密HDI電路板和軟硬結合電路板，歡迎聯系我們合作。
