牛屎芯IC裸片電路板

發布日期：2021-06-30 09:59瀏覽次數：

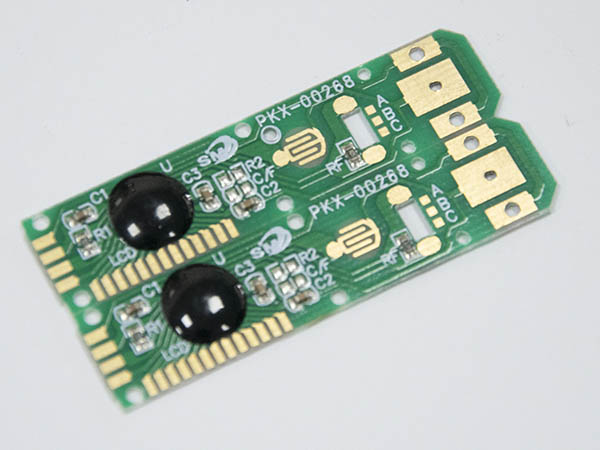

牛屎芯IC裸片電路板是怎么做的？那是IC裸片直接經過COB邦定到電路板上，然后滴膠，再烘，就變成硬邦邦的牛屎粒了！如果要去掉牛牛屎粒，要先放在爐子上加溫再拿掉。牛屎芯片比一般封裝的芯片體積要小的多，牛屎芯IC裸片電路板常被用在溫度計電路板、體溫計電路板、跳繩電路板、卡尺電路板、電子秤電路板、LCD電路板和萬用表電路板里面。領智電路是一家專業提供牛屎芯IC裸片PCB制作，牛屎芯IC裸片PCB加工，牛屎芯IC裸片PCB打樣，牛屎芯IC裸片電路板SMT貼片加工等相關服務的制造商。

牛屎芯IC裸片電路板制作加工工藝流程：

粘芯片：用點膠機在DB107S位置涂上適量的紅膠（或黑膠），再用防靜電設備（真空吸筆）將IC裸片正確放在紅膠或黑膠上。

烘干：將粘好的裸片放入熱循環烘箱中烘干，也可以自然固化（時間較長）。

引線鍵合（邦定、打線）：采用鋁絲焊線機將晶片與PCB電路板上對應的焊盤進行鋁絲橋接，即COB的內引線焊接。

前測：使用專用檢測工具（不同用途的COB有不同的檢測設備，簡單的就是高精度穩壓電源）檢測COB，將不合格的板子重新返修。

點膠：采用點膠機用黑膠根據客戶要求進行外觀封裝。

固化：將封好膠的PCB放入熱循環烘箱中，根據要求可設定不同的烘干時間。

后測：將封裝好的PCB再用專用的檢測工具進行電氣性能測試，區分優劣。
