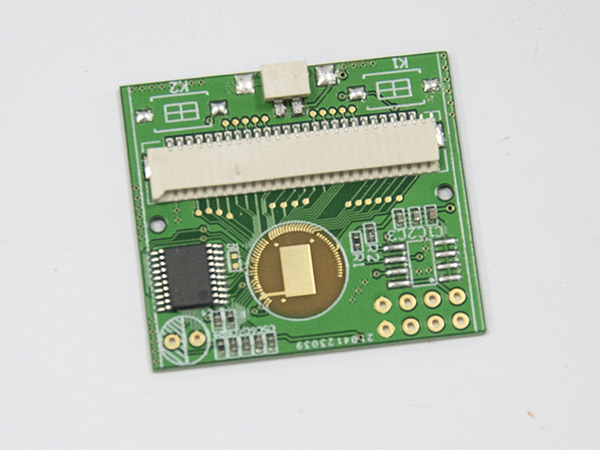

COB綁定是裸片封裝工藝中一種打線的方式，通常是將裸片內部電路用鋁線與電路板引腳連接，然后進行測試用黑色膠體將芯片封裝。COB綁定裸片電路板加工通常需要我們領智電路先把PCB板加工出來，然后進行COB綁定工藝，加工流程是清潔PCB、滴粘接膠、芯片粘貼、測試、封黑膠加熱固化、測試、出貨。COB綁定裸片電路板常被用在溫度計、體溫計、跳繩、卡尺、電子秤和萬用表領域。領智電路是一家專業提供COB綁定裸片PCB制作，COB綁定裸片PCB加工，COB綁定裸片PCB打樣，COB綁定裸片電路板SMT貼片加工等相關服務的制造商。
COB綁定裸片電路板制作加工工藝流程：
清潔PCB：對邦定位上的油污、灰塵、和氧化層用皮擦試，然后對擦試位用毛刷刷干凈，或用氣槍吹凈。
滴粘接膠：膠滴量適中，膠點數4，四角均勻分布，粘接膠嚴禁污染焊盤。
芯片粘貼：采用真空吸筆，吸嘴必須平整以免刮傷芯片表面。檢查芯片方向，粘到PCB時必須做到平穩正，平是芯片與PCB平行貼緊無虛位，穩是芯片與PCB在整個流程過程中不易脫落，正是芯片與PCB預留位正貼，注意芯片方向不得有貼反現象。
綁線：采用鋁絲焊線機將芯片與PCB電路板上對應的焊盤進行鋁絲橋接，即COB的內引線焊接。在正式生產前須有專人首檢，檢查有無綁錯，少綁、漏綁等現像。在生產過程中須有專人定時（最多間隔2小時）核查其正確性。
封膠：封膠前給芯片安裝塑圈前須檢查塑圈的規則性，確保其中心是正方形，無明顯扭曲，在安裝時確保塑圈底部與芯片表面的密切貼合，對芯片中心的感光區域無遮擋。 在點膠時，黑膠應完全蓋住PCB太陽圈及邦定晶片的鋁線，不能露絲，黑膠不能封出PCB太陽圈，漏膠應及時擦除，黑膠不能通過塑圈滲入芯片上。烘干溫度嚴格控制在預熱溫度為120±5攝氏度，時間為1.5-3.0分鐘；烘干溫度為140±5攝氏度，時間為40-60分鐘。烘干后的黑膠表面不得有氣孔，及未固化現像，黑膠高度不能高于塑膠圈。
