電路板COB綁定加工的工藝要求?

發布日期:2021-09-09 11:06瀏覽次數:

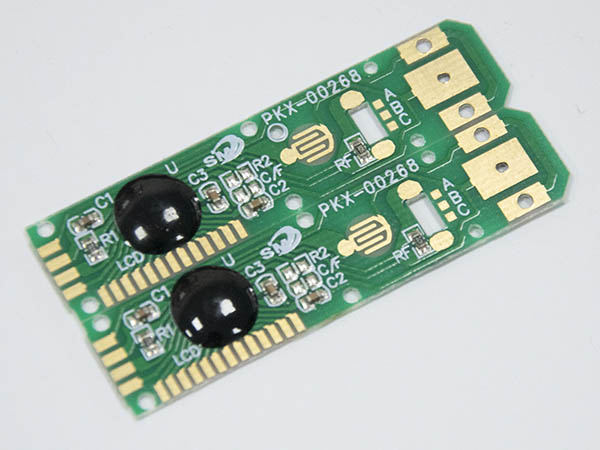

COB綁定電路板俗稱牛屎芯片電路板,這種電路板需要通過COB綁定的方式把芯片封裝到電路板上面,COB綁定電路板通常是是單面板或者雙面板設計。COB綁定加工也就是指通過綁定機將IC裸片固定于印刷電路板上,也就是通常所說的板上芯片封裝。COB綁定工藝指將裸芯片直接粘貼在印刷電路板上,然后進行引線鍵合,再用有機膠將芯片和引線包封保護的工藝,COB綁定工藝流程及基本要求是清潔PCB、滴粘接膠、芯片粘貼、測試、封黑膠加熱固化、測試、入庫。那么,電路板COB綁定加工的工藝要求有哪些呢?
電路板COB綁定加工的工藝要求?
1.清潔PCB——對邦定位上的油污、灰塵、和氧化層用專用橡皮擦試,然后對擦試位用毛刷刷干凈,或用氣槍吹凈。
2.滴粘接膠——膠滴量適中,膠點數3-4,均勻分布在固晶位;粘接膠嚴禁污染焊盤。
3.芯片粘貼(固晶)——采用真空吸筆,吸嘴必須平整以免刮傷晶片表面。檢查晶片方向,粘到PCB時必須做到“平穩正”:平,晶片與PCB平行貼緊無虛位;穩,晶片與PCB在整個流程過程中不易脫落;正,晶片與PCB預留位正貼,不可偏轉,注意晶片方向不得有貼反現象。
4.邦線——邦定的PCB通過邦定拉力測試:1.0線大于或等于3.5G,1.25線大于或等于4.5G。邦定熔點的標準鋁線:線尾大于或等于0.3倍線徑,小于或等于1.5倍線徑。鋁線焊點形狀為橢圓形。焊點長度:大于或等于1.5倍線徑,小于或等于5.0倍線徑。焊點的寬度:大于或等于1.2倍線徑,小于或等于3.0倍線徑。邦線過程中應輕拿輕放,對點要準確,操作人員應用顯微鏡觀察邦線過程,看有無斷邦、卷線、偏位、冷熱焊、起鋁等不良現像,如有一定要通知相關技術人員及時解決。
5.封膠——封膠前給晶片安裝塑圈前須檢查塑圈的規則性,確保其中心是正方形,無明顯扭曲,在安裝時確保塑圈底部與晶片表面的密切貼合,對晶片中心的感光區域無遮擋。在點膠時,黑膠應完全蓋住PCB太陽圈及邦定晶片的鋁線,不能露絲,黑膠不能封出PCB太陽圈,漏膠應及時擦除,黑膠不能通過塑圈滲入晶片上。滴膠過程中,針嘴或毛簽等不可碰到塑圈內的晶片表面,及邦好的線。烘干溫度嚴格控制:預熱溫度為120±5攝氏度,時間為1.5-3.0分鐘;烘干溫度為140±5攝氏度,時間為40-60分鐘。烘干后的黑膠表面不得有氣孔,及未固化現像,黑膠高度不能高于塑膠圈。
6.測試——多種測試方式相結合:人工目視檢測、邦定機自動焊線質量檢測、功能測試機架測試。

這些是COB綁定工藝最基本的流程及要求,每一步流程都需要嚴格把關,不能有錯漏,否則電路板COB綁定完成的產品不良品會非常驚人的。
