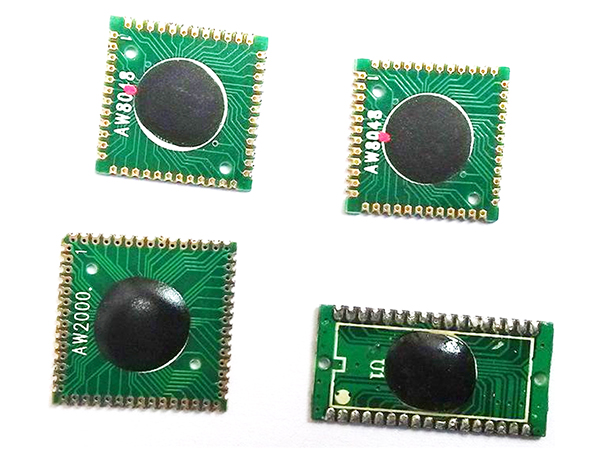

Chip芯片測試電路板

發布日期：2021-09-11 15:20瀏覽次數：

晶片/芯片在電子學中是一種將電路（主要包括半導體設備，也包括被動組件等）小型化的方式，并時常制造在半導體晶圓表面上。在芯片批量生產研發的初期芯片的晶圓還沒有進行塑封之初，要對芯片功能以及性能的整體穩定性進行測試，這就需要用到PCB和IC裸片晶圓進行COB綁定，開始小批量貼裝測試封裝加工服務，領智電路是一家半導體電路板印制、貼裝綁定加工的生產廠家，可提供芯片制造廠家研發晶圓IC測試電路板，從PCB打板COB貼裝到IC軟塑封一站式的加工服務。

應用行業：Chip集成電路半導體
晶片測試板應用產品：游戲機、藍牙、數顯卡尺、數顯溫濕度計、LCD模組、無線鍵盤鼠標、閃燈語音、計步器、倒計時、電子秤、萬用表、儀器儀表等等ic晶圓塑封產品領域產期
層數：1-10層
覆銅板：KB
線寬線距：3mil/4mil
板厚：1.6mm
工藝特點：電路板采用綠油白字，電鍍金或者沉金PCB工藝加工制作

芯片設計公司采用COB軟塑封芯片測試板是成本以及效率最佳的一種封裝方式，省去晶圓塑封模具設計到模具加工制造等等繁多環節，從而為芯片設計公司節省大量研發的寶貴時間和研發成本，領智電路作為地處大陸有著硅谷之稱的深圳，是一家專注半導體電路板電子加工制作廠家，可提供各種芯片研發初期的IC測試板PCB加工、晶片IC綁定貼裝生產加工的服務。

標簽：測試電路板
