PCB抄板就是通過技術手段將PCB線路板的電路圖進行復制，是利用反向研發技術手段對PCB進行逆向解析，將原有產品的PCB文件、BOM清單文件、原理圖文件等技術文件以及PCB絲印文件進行1：1的還原。一文看懂，什么是PCB抄板及步驟？那么，PCB抄板需要經歷什么步驟呢？
第一步：拿到一塊PCB線路板，首先用數碼相機拍兩張?jiān)獨饧恢玫恼掌约坝涗浐盟性獨饧男吞?hào)，參數，以及位置，尤其是二極管，三級管的方向，IC缺口的方向。
第二步：PCB拆板，將拆掉所有器件，并且將PAD孔里的錫去掉。用酒精或者是洗板水將PCB清洗干凈，然后放入掃描儀內，打開掃描軟件掃描確保得到較清晰的圖像，將帶有的絲印的一面掃入，保存該文件并打印出來備用。
第三步：制作BOM單，參照第一步中的電路板圖片在紙上記錄好所有元?dú)饧男吞?hào)，參數，以及位置，尤其是二極管，三機管的方向，IC缺口的方向等，最終做出BOM表。

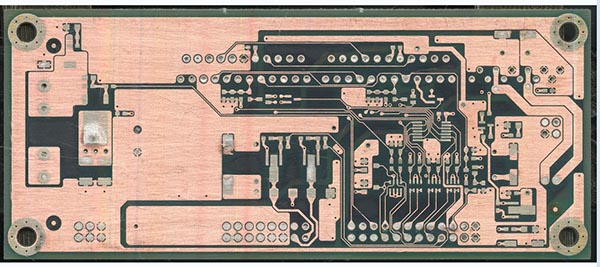

第四步，用水紗紙將TOP.LAYER和BOTTOM.LAYER兩層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PS，用彩色方式將兩層分別掃入。注意，PCB在掃描儀內擺放一定要橫平樹直，否則掃描的圖象就無法使用，并保存文件。
第五步，調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。如果清晰，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP，如果發現圖形有問題還可以用PS進行修補和修正。
第六步：圖片校準，啟動PCB抄板軟件QuickPcb2005軟件，在文件菜單中導入掃描的PCB板圖片，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重復第四步。
第七步，將TOP層的BMP轉化為T(mén)OP.PCB，注意要轉化到SILK層，就是黃色的那層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件，畫完后將SILK層刪掉。
第八步，將BOT層的BMP轉化為BOT.PCB，注意要轉化到SILK層，就是黃色的那層，然后你在BOT層描線就是了，畫完后將SILK層刪掉。在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖就OK了。
第九步，用激光打印機將TOP.LAYER，BOTTOM.LAYER分別打印到透明膠片上（1：1的比例），把膠片放到那塊PCB上對比，確保線路沒有錯誤。
看完以上抄板步驟，相信您對于一塊PCB線路板是怎么復制出來的有個大概的了解。領智電路是一家專業提供PCB打樣，抄板，批量生產的廠家，如果您對于PCB抄板有任何疑問，我們隨時為您解疑答惑，我們隨時歡迎您的來電咨詢！
