PCB線路板打樣的步驟?

發布日期:2020-08-28 08:42瀏覽次數:
PCB線路板打樣的首要步驟就是聯系合適的公司,高質量的公司可以幫助客戶控制時間成本,PCB打樣通常數量都比較少,比如10片或者50片。因為PCB線路板生產會產生不良品,所以對于制造廠家來說控制良品率及投料數量就是控制時間成本,如果投料不足造成出貨數量不足就會增加企業打樣的成本,所以要控制好打樣的投料數量。首先找到合適的廠家把PCB文件、工藝要求、數量告訴廠家,隨后生產廠家便有專業人士為您報價,下單,和跟進生產進度。接下來領智電路為您介紹一下PCB制造廠家進行打樣制造的步驟?

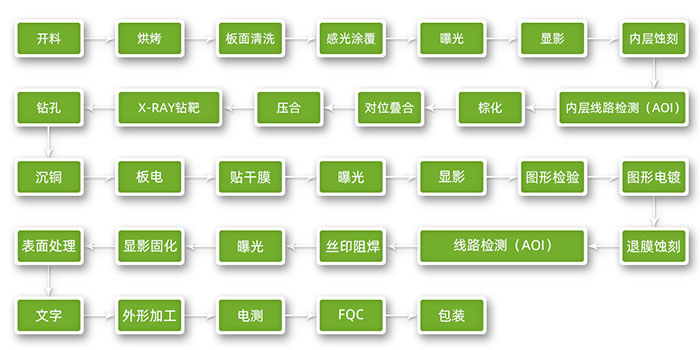

PCB打樣生產流程
1. 開料,根據客戶PCB文件做工程資料MI的要求,在符合要求的板材上,裁切成符合客戶要求的小塊板料。流程:大板料→按MI要求切板→鋦板→啤圓角磨邊→出板
2. 鉆孔,在所開符合要求尺寸的板料上,相應的位置鉆出所求的孔徑。流程:疊板銷釘→上板→鉆孔→下板→檢查修理
3. 沉銅,利用化學方法在絕緣孔壁上沉積上一層薄銅。流程:粗磨→掛板→沉銅自動線→下板→浸1%稀H2SO4→加厚銅
4. 圖形轉移,將生產菲林上的圖像轉移到板上。流程:(藍油流程):磨板→印第一面→烘干→印第二面→烘干→爆光→沖影→檢查;(干膜流程):麻板→壓膜→靜置→對位→曝光→靜置→沖影→檢查
5. 圖形電鍍,在線路圖形裸露的銅皮上,或孔壁上電鍍一層達到要求厚度的銅層與要求厚度的金鎳或錫層。流程:上板→除油→水洗二次→微蝕→水洗→酸洗→鍍銅→水洗→浸酸→鍍錫→水洗→下板
6. 退膜,用NaOH溶液退去抗電鍍覆蓋膜層使非線路銅層裸露出來。流程:水膜:插架→浸堿→沖洗→擦洗→過機;干膜:放板→過機
7. 蝕刻,利用化學反應法將非線路部位的銅層腐蝕去。
8. 綠油,將綠油菲林的圖形轉移到板上,起到保護線路和阻止焊接零件時線路上錫的作用。流程:磨板→印感光綠油→鋦板→曝光→沖影;磨板→印第一面→烘板→印第二面→烘板
9. 字符,提供的一種便于辯認的標記。流程:綠油終鋦后→冷卻靜置→調網→印字符→后鋦
10. 表面處理,常見的是熱風整平、有機涂覆、化學鍍鎳/浸金、浸銀和浸錫這五種工藝,具體什么工藝主要看客戶PCB打樣板的工藝要求,相應的工藝擁有相應的流程。
11. 成型,通過模具沖壓或數控鑼機鑼出客戶所需要的形狀成型的方法有機鑼,啤板,手鑼,手切。
12. 測試,通過電子100%測試,檢測目視不易發現到的開路,短路等影響功能性之缺陷。流程:上模→放板→測試→合格→FQC目檢→不合格→修理→返測試→OK→REJ→報廢
13. 終檢,通過100%目檢板件外觀缺陷,并對輕微缺陷進行修理,避免有問題及缺陷板件流出。流程:來料→查看資料→目檢→合格→FQA抽查→合格→包裝→不合格→處理→檢查OK

以上就是關于PCB線路板打樣的具體步驟,如果您還有什么疑問可以聯系我們。至于PCB線路板打樣注意事項可以點擊進一步了解。領智電路是一家以生產批量、樣板為主的企業,具備制造1-16層的高難度板制造的能力,包括DHI埋/盲孔、高頻、高TG、厚銅、鋁基板及軟硬結合板等各種類型。
