什么是SMT鋼網？鋼網對SMT貼片的影響？

發布日期：2020-11-06 20:19瀏覽次數：

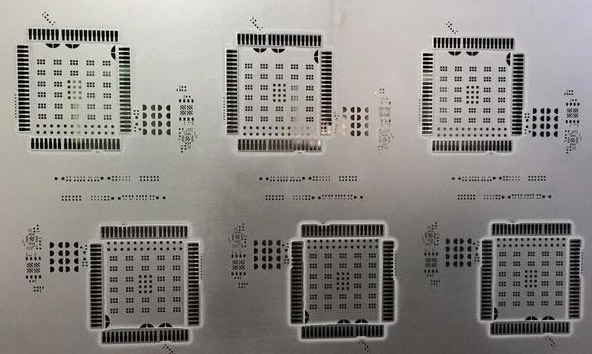

什么是SMT鋼網？鋼網又稱SMT漏板和SMT網版，它是用來定量分配焊膏或貼片膠的，是保證印刷焊膏/貼片紅膠質量的關鍵工裝。它的主要功能是幫助錫膏的沉積，將準確數量的錫膏轉移到PCB光板焊盤準確的位置。鋼網由網框、絲網和鋼片組成。SMT鋼網制作工藝有化學蝕刻法、激光切割法和電鑄成型法三種方法。具體可以點擊一文讀懂，SMT貼片加工常用鋼網類型進行了解。

鋼網對SMT貼片加工的影響主要體現在貼片加工過程中，SMT貼片通常需要通過鋼網將錫膏沉積在PCB板的指定位置上。因此，在貼片加工過程中，如果SMT鋼網的開孔壁不光滑、開孔壁的形狀有偏差，就會導致錫膏粘稠在開孔壁，導致不能夠完全的沉積在PCB板上的焊接點而使得整個PCB板焊接不牢固。此外，形狀有偏差，不符合貼片加工要求，也會直接影響加工的產品質量不滿足要求。因此，鋼網對SMT貼片加工來說非常重要。

鋼網作為錫膏印刷環節的必備工具，鋼網制作是否合適對SMT貼片加工的制程會造成非常大的影響。影響SMT焊接質量主要與鋼網的制作方式、鋼網材質、厚度、鋼網開孔尺寸及形狀等有關。因此，領智電路作為一家PCBA電路板加工企業，為了最大限度地降低SMT鋼網對貼片加工的影響，采用美國原裝進口304型鋼片制造保證SMT鋼網質量。
