什么是PCB阻抗板?阻抗板是通過疊層結構就能夠起到對印刷線路板特性阻抗的控制,其走線可形成易控制和可預測的傳輸線結構叫做PCB阻抗板。阻抗是指在某一頻率下,電子器件傳輸信號線中,相對GND&VCC,其高頻信號或電磁波在傳播過程中所受的阻力稱之為特性阻抗,它是電阻抗,電感抗,電容抗的一個矢量總和。
PCB阻抗板常見的阻抗類型有單端阻抗、差分阻抗、共面阻抗和共模阻抗四種。單端阻抗是指單根信號線測到的阻抗值,差分阻抗是指差分驅動時在兩條等寬等距的傳輸線中測到的阻抗值,共面阻抗是指信號線在其周圍GND/VCC之間傳輸時所測到的阻抗值。共模阻抗是指兩線中一線對地的阻抗Zoe,兩線阻抗值是一致。其中單端阻抗、差分阻抗、共面阻抗為常見阻抗,共模阻抗很少見。

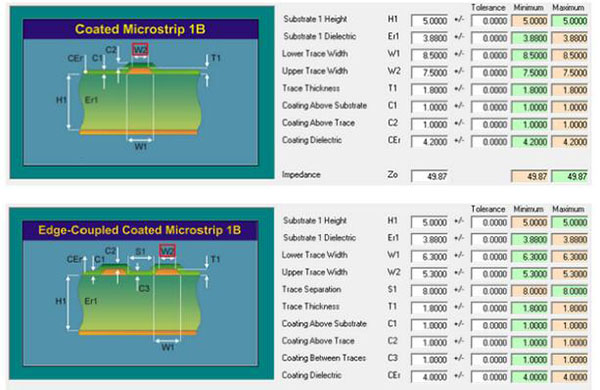

影響阻抗的因素一是信號線寬W;二是信號線厚T;三是介質層厚度H;四是介電常數Er 。常規來說阻抗與介電常數成反比,與介質層厚度成正比,與線寬成反比,與銅厚成反比,阻抗值成反比。常用的阻抗計算工具是Polar公司提供的Si8000 Field Solver,此軟件包含各種阻抗模塊,人員通過選擇特定模塊,輸入線寬,線距,介層厚度,銅厚,Er值等相關數據,可以算出PCB板阻抗結果。
