做好PCB阻抗板的三個控制點

發布日期：2020-11-30 18:22瀏覽次數：

PCB阻抗板指的是需要進行阻抗控制的線路板。阻抗控制，指在一高頻信號之下，某一線路層對其參考層，其信號在傳輸中產生的“阻力”須控制在額定范圍，方可保證信號在傳輸過程中不失真。有的PCB樣板廠家給客戶幾個固定的層壓結構，讓客戶按照他的層壓自己算阻抗，其實這樣是做不好PCB阻抗板的。要做好PCB阻抗板，必須做好以下最基本的三點？

1. 工程資料處理

對于PCB多層板廠家來說，客戶是不需要自己算阻抗，你只需要把需要控制阻抗的單端，差分線標出來，提出阻抗值要求，PCB廠家會根據自己工廠的參數幫您算。因?yàn)槊總€(gè)工廠的材料參數、線路補償和蝕刻電鍍的藥水都有差異。把阻抗交給PCB廠家調配更靠譜！而對于這一點，有些樣板廠，讓客戶調好阻抗，直接下線做，這是完全不負責任的，這樣做對于單端阻抗，個別差分阻抗可能沒問題，但對于DDR等多組阻抗來說，壓根不靠譜。

2. 線路精度誤差控制

線路精度控制不好，阻抗偏差這是很多PCB廠家最常見的問題，而要控制好線路精度，PCB廠家就必須滿足擁有好的線路曝光機和真空蝕刻機。做樣板的廠家通常沒有LDI曝光機，因?yàn)長DI曝光機非常貴。真空蝕刻機的蝕刻效率比較慢，產能比較低是快板廠家的忌諱。

2. 壓合

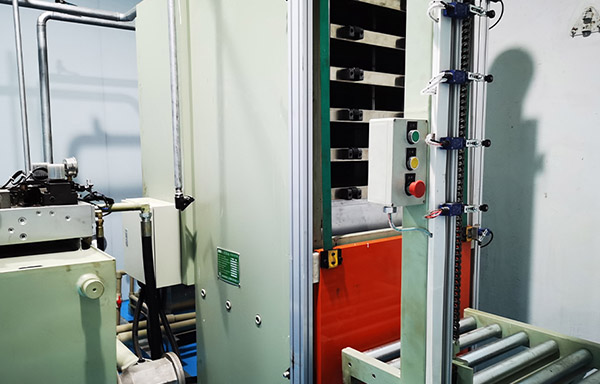

壓合對于PCB阻抗板，特別是高多層阻抗板非常關鍵，因?yàn)镻P介質層在高溫壓合下會呈現出流膠狀態，這個時候，對于壓合的溫度，工藝，校準控制非常關鍵，否則成品介質層的厚度偏差則會嚴重影響阻抗值的精度，所以判定一個PCB廠家能不能做好阻抗板，要注意他們是否有自己的壓合設備。
