PCB制作時要注意的幾個問題

發布日期:2020-12-29 16:07瀏覽次數:
PCB制作過程比較復雜,工序繁多,需要使用的自動化設備也比較多。PCB制作流程可以點擊【您需要知道的印刷電路板制作步驟】進行了解。PCB制作需要使用自動化加工設備,因此在PCB生產資料制作的時候需要充分考慮自動化加工設備的實際要求,不能造成PCB設計無法進行自動化生產,這樣不僅會導致整個產品交期延長,而且人力成本也會增大。那么,PCB制作時要注意哪幾個問題呢?PCB制作需要考慮PCB外形、PCB尺寸、mark點和夾持邊等方面問題。

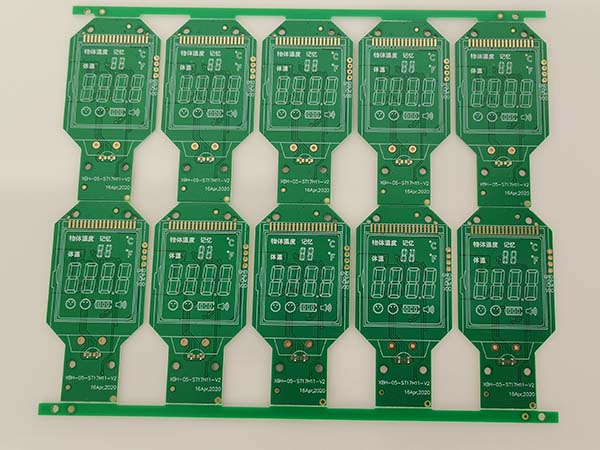

PCB拼板方式
1. PCB外形
現有的貼片機設備對PCB的形狀也有一定的要求,要求PCB為規則矩形,長寬比例4:3或5:4為最佳。如果PCB是非規則圖形,需要在進行自動化貼片生產之前制作輔助的工裝。PCB形狀為不規則形狀,需要在PCB設計后期使用郵票孔+橋連的形式增加工藝邊,在完成自動化貼片之后可將增加的部分從PCB上去除。這樣既不影響自動化貼裝的要求,又滿足了結構空間的要求。

2. PCB尺寸
現有的貼片機設備對PCB尺寸有一定的要求,最大尺寸460mm×460mm,最小尺寸50mm×50mm。尺寸過大或過小都無法放入貼片機設備進行正常的貼片加工,需要手動進行貼片,不僅增加人工成本,而且生產周期無法控制。因此,PCB制作要充分考慮后期自動化貼片生產對PCB尺寸的要求,將PCB拼版尺寸設計在有效的范圍內。

3. 光學定位點
光學定位點又叫mark點,為裝配工藝中的所有步驟提供共同的可參考點,保證裝配使用的每個設備能精確的定位元件的位置。mark點是SМT貼片的基準點,因此mark點是自動化加工生產所必須的。元件的光學定位標志需要兩個,但PCB的光學定位標志需要三個,最好放置在板子邊緣,盡量覆蓋所有的貼片元件,mark點的中心距離板邊至少5mm。

4. 夾持邊
為了滿足自動化流水線生產的要求,PCB上必須布置有用于自動化生產的夾持邊,用于固定PCB。PCB在制作過程中需要在板子的夾持邊上預留5mm寬度的禁止布放區,該區域正反面禁止布放貼裝元件,最好也不要布線。通常將印制板的兩條長邊作為夾持邊,對于短邊與長邊之比大于80%的印制板,也可用短邊作夾持邊。夾持邊只是為了輔助生產在PCB邊緣增加的部分,在完成生產后可以去除。
標簽: PCB制作
