如何提高多層軟硬結合板的彎曲效果

發布日期：2020-09-18 09:51瀏覽次數：

通常，多層軟硬結合板需要在較小的空間內使用，并且軟性區域需要反復彎曲或具有更好的彎曲半徑。如此眾多的客戶關注軟性區域的彎曲效果，您知道在設計時如何提高多層軟硬結合板彎曲效果嗎？這里有一些建議供您參考。

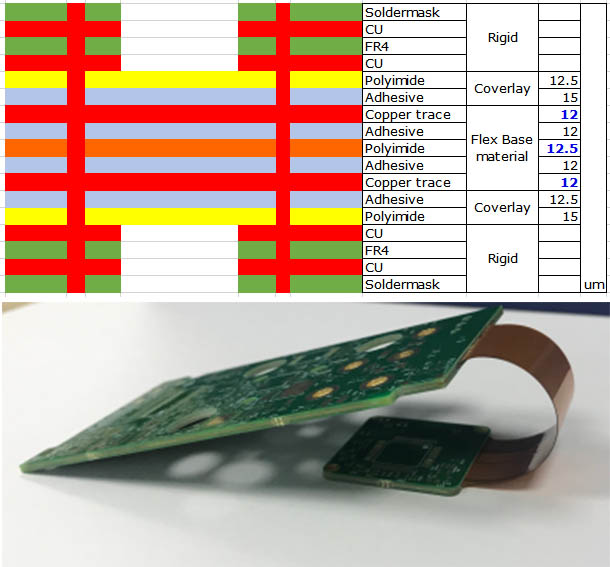

第一個是軟性PCB板的厚度。板越薄，靈活性越好。例如，下面的6層疊層軟硬結合板有2層軟性PCB，我們可以使用1/3盎司的銅代替1/2盎司或1盎司，以及1 / 2mil的PI代替1mil的PI，那么總厚度約為0.1mm。

第二種是無膠材料，而不是有膠材料。基礎材料中的有膠材料也會影響柔韌性。如下面的軟性部分疊層，銅和聚酰亞胺之間沒有膠，但是必須將覆蓋層膠合然后層壓。

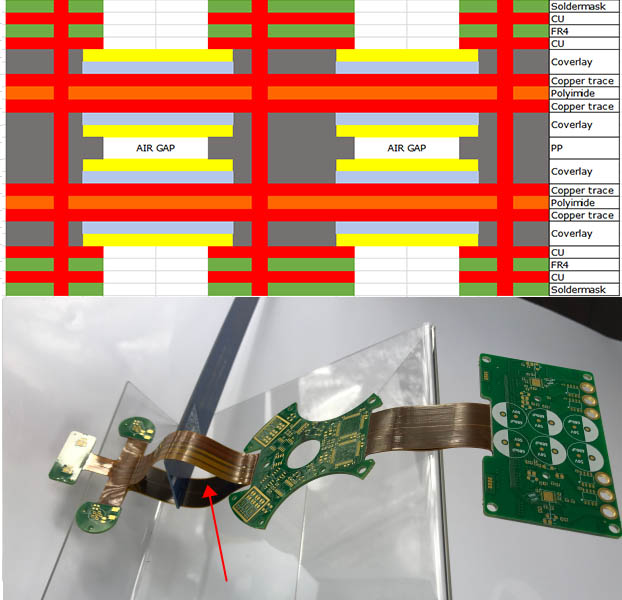

第三種是為彎曲區域設計一個分層。分層可以減小軟性部件的總厚度，尤其是對于軟硬結合板設計中的多層軟性PCB。如下面的示例圖片，無論軟性部分是2層還是4層，許多客戶都會增加一個分層。如果您認為在添加一個分層時靈活性不是很好，則可以為多層柔性PCB添加兩個或多個分層。
