什么是金屬芯PCB？

發布日期：2020-12-11 22:02瀏覽次數：

MCPCB金屬芯印刷電路板就是我們?cè)贚ED照明領域看到的PCB鋁基板，金屬芯PCB也被稱為絕緣金屬基板，絕緣金屬PCB和覆金屬PCB。在本文中，我們將使用縮寫MCPCB以避免歧義。MCPCB由絕熱層，金屬板和金屬銅箔組成。MCPCB的基本結構包括以下內容：阻焊膜、電路層、銅層1盎司-6盎司（最常用的1盎司至2盎司）、介電層和金屬芯層。

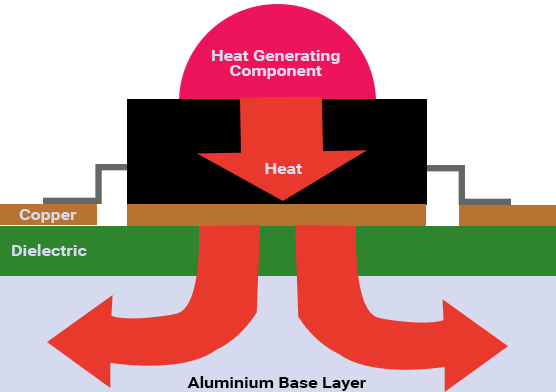

與傳統的FR4電路板相比，它以金屬材料為基礎，用于該板的散熱器片段。金屬芯板的傳熱速度是FR4電路板的8到9倍。這些金屬芯層壓板通過以更快的速度散熱來使發熱部件保持較低的溫度。介電材料應保持盡可能薄，以使它形成從熱源到金屬背板的最短路徑。這有助于更快的散熱。介電材料的厚度通常將在0.076mm至0.152mm的范圍內。

金屬芯PCB用于電路中產生大量熱量的地方，因此需要快速散發熱量，以免損壞組件。在電路板運行期間，由于某些電子組件會產生熱量。金屬的目的是將熱量從關鍵的電路板組件轉移到次要的區域，例如金屬散熱器的背襯或金屬芯。因此，這些PCB易于進行熱管理。
