對于PCB印刷電路板，您可以設計的層數有無限可能。一些超級計算機的電路板結構有近百層，但是，最常見的電路板通常是兩層或四層。2層PCB與4層PCB相比，2層PCB由于其簡單的設計而更易于使用。雖然不像1層PCB 那樣簡單，但它們?cè)诓粻奚p面輸入功能的情況下盡可能簡單。降低的復雜性導致同樣降低的價格標簽，但這意味著與4層PCB相比，可能性更少。但是，作為專業人士，信號沒有傳播延遲。
4層PCB是最簡單的一種多層電路板，與2層PCB相比，它對電路板的電磁兼容起到了很大的改善。4層PCB比2層PCB具有更大的表面積，增加了可能性。在所有多層電路板類型中，最常見的是4層PCB。4層PCB的堆疊非常堅固，它包括頂層，內層1，內層2和底層，用于路由電信號。兩個內層都位于頂層和底層之間。因此，4層PCB意味著2個信號層+一個正電壓層（VCC層）+一個接地層（GND層）或3個信號層+GND層。在4層PCB設計中，更多的表面積可用于走線。因此，這種設計結構可為低速和高速信號提供出色的路由。因此，它們非常適合更復雜的設備。

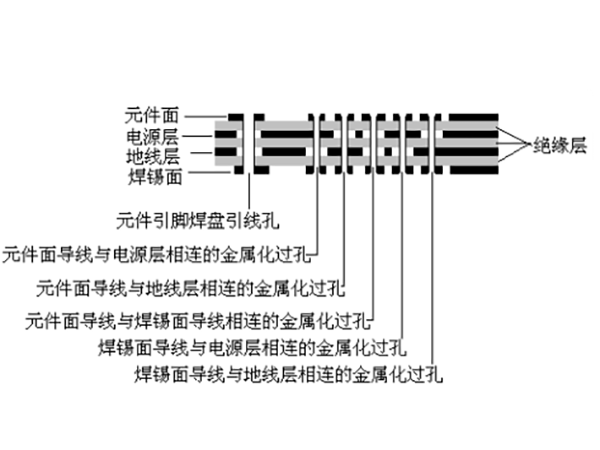

電路板的層有什么用？PCB電路板中最重要的層是銅線路層，這就是PCB的名稱。雖然2層PCB有兩個線路層，但4層PCB有四個線路層。這些線路層用于連接到設備中的其他電子元件。在這些層之間是絕緣層或芯，它被添加到線路層之間以賦予其結構。在4層PCB中，這里還有阻焊層，它應用在信號層的頂部。這可以防止銅跡線干擾PCB上的其他金屬組件。它們還有一個絲印層，用于為不同的組件添加數字，使它們更容易理解。
