PCB線路板阻抗的影響因素介紹?

發布日期:2020-07-30 20:23瀏覽次數:
       PCB線路板打樣中,線路阻抗控制屬于特殊生產工藝,阻對PCB線路板而言,是指在高頻訊號之下,某一線路層對其最接近的相關層總合之阻抗。PCB線路板提供的電路性能必須能夠使信號在傳輸過程中不發生反射現象,信號保持完整,降低傳輸損耗,起到匹配阻抗的作用,這樣才能得到完整、可靠、精確,無干擾、噪音的傳輸信號。影響PCB走線的阻抗的因素主要有: 銅線的寬度、銅線的厚度、介質的介電常數、介質的厚度、焊盤的厚度、地線的路徑、走線周邊的走線等。故選擇的基板材料在PCB線路板打樣中非常重要,影響特性阻抗的主要因素有哪些?

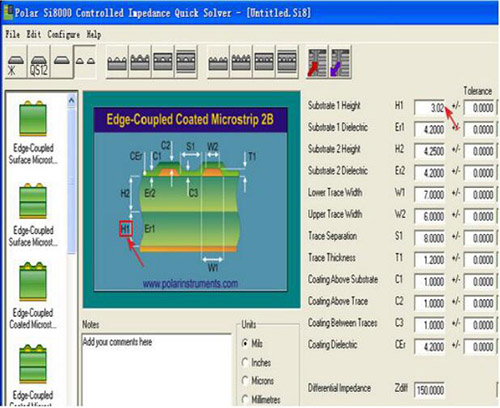

PCB線路板阻抗
1、材料的介電常數及其影響
信號在介質材料中傳輸?shù)乃俣葘㈦S著介質常數的增加而減小,因此要獲得高的信號傳輸速度,就必須降低材料的介質常數。同時,要獲得高的傳輸速度還必須采用高的特性阻值, 而高的特性阻值又必須選用低的介質常數材料。

2、導線寬度及厚度的影響
PCB打樣中所允許的導線寬度變化,必然會導致阻抗值發生很大的改變。這就要求生產者在PCB打樣中應該保證線寬符合設計要求,并使其變化在公差范圍內,以適應阻抗的要求。需要注意的是,電鍍前要保證導線表面清潔,不應粘有殘余物和修板油黑,否則會導致電鍍時銅沒有鍍上,使局部導線厚度發生變化,從而影響特性阻抗值。

3、介質厚度的影響
特性阻抗與介質厚度的自然對數是成正比的,介質厚度越厚,其阻抗越大,所以介質厚度是影響特性阻值的另一個主要因素。因為導線寬度和材料的介電常數在生產前就已經確定,所以控制層壓厚度是PCB打樣中控制特性阻抗的主要手段,每層層壓厚度變化將導致阻抗值發生很大的改變。因此,在PCB打樣中,特性阻抗值將隨著介質厚度的增加而增大。
