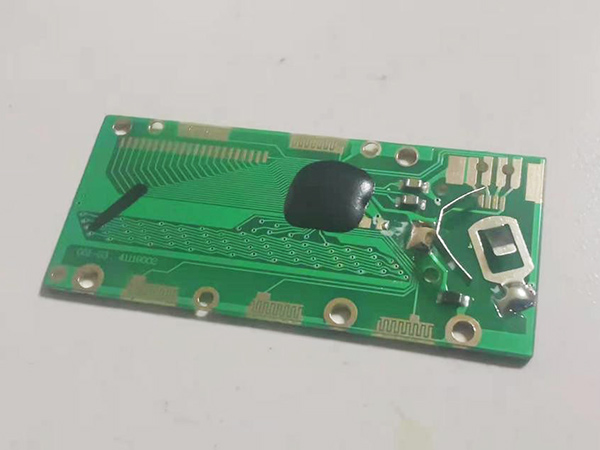

電子數顯卡尺PCBA電路板

發布日期：2020-12-28 19:10瀏覽次數：

電子數顯卡尺PCBA電路板是數顯卡尺很重要的一部分，電路板出現故障直接影響測量數值。主要由尺體、傳感器、控制運算部分和數字顯示部分組成。電子數顯卡尺電路板是雙面板結構，采用FR4材料制作，電子數顯卡尺電路板采用COB邦定電路板封裝工藝，0.1線寬線距，對產品線寬線距精度要求高，線路不能有任何修補，因?yàn)閿?shù)顯卡尺線路板部分的動?xùn)拍K直接決定電子數顯卡尺的測量精度，電子數顯卡尺電路板線路精度越高卡尺動?xùn)艤y量數據的精度也就越高。

電子數顯卡尺PCBA電路板制作參數：

材質：FR4材料

層數：2層電路板

工藝：電金

最小鉆孔：0.2mm

最小線寬：0.1mm

最小線距：0.1mm

特點：邦定電路板，線距0.1mm不能有偏差，不能修補
