PCBA組裝加工需要哪些基礎文件

發布日期：2021-02-25 09:18瀏覽次數：

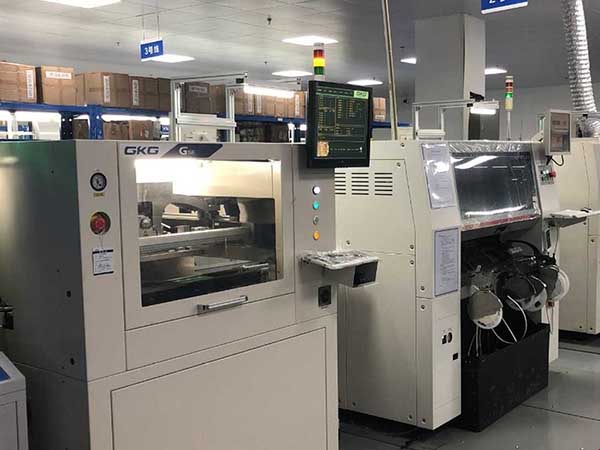

有不少加工廠反饋客戶給的資料不齊全，需要重新找客戶提供，一來二去的，很浪費時間，作為擁有豐富行業經驗的領智電路PCBA電路板組裝平臺，在此給大家列舉一下PCBA組裝貼片及打樣在加工過程中需要的基礎生產資料文件。

1. Gerber資料文件

Gerber文件是研發人員從PCB文件中導出的文件，此文件內容涵蓋了Pad層（焊盤層）、阻焊層、絲印層、鋼網層，因此工廠需要用到Gerber文件來開鋼網和制作貼片程序，那么這幾層是必需的。對于有些情況：譬如有些公司的產品還處在研發階段，Gerber資料文件不愿意外發，擔心被抄襲，那么就需要對Gerber資料文件進行一些處理，留下工廠需要的，其它的刪除掉，然后再給到加工廠，當然雙方還可以簽訂保密協議。

2. BOM物料清單，是物料的詳細描述，和實際物料一一對應的一個文件，是工廠來料檢驗的標準文件和生產程序標準文件。

3. 坐標文件描述器件位置信息，需要擴展名為 .txt或Excel格式；單位為公制，默認使用mm(毫米)，需要包含PCB板原點，原點一般約定俗成的設計在左下角。

4. 位號圖是研發軟件中導出PCB文件的其中焊盤和絲印層，工廠用于核對SMT物料貼片位置是否正確。

擁有以上四個文件資料，工廠就可以制作物料檢驗，進行PCBA組裝貼片及打樣程序制作，鋼網制作，治具工裝制作了，標配的生產資料就可以配置齊全。
