采購HDI埋盲孔電路板的注意事項有哪些？隨著目前便攜式產品的設計朝著小型化和高密度的方向發展，PCB的設計難度也越來越大，對PCB加工工藝提出了更高的要求。在目前大部分的便攜式產品中使0.65mm 間距以下BGA封裝,均使用了盲埋孔的設計工藝，那么什么是盲埋孔呢？領智電路為您解答！
盲孔大都是直徑為0.05mm~0.15mm的小孔，埋盲孔成孔方式有激光成孔，等離子蝕孔和光致成孔，通常采用激光成孔，而激光成孔又分為CO2和YAG紫外激光機（UV）。
盲孔（Blind vias / Laser Vias） ：盲孔是將PCB內層走線與PCB表層走線相連的過孔類型，此孔不穿透整個板子。
埋孔（Buried vias）：埋孔則只連接內層之間的走線的過孔類型，所以是從PCB表面是看不出來的。

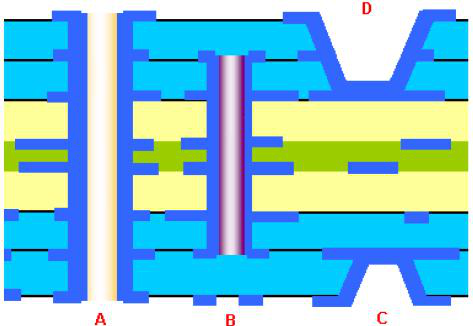

如圖是一個8層板的剖面結構示意圖：
A：通孔（L1－L8）
B：埋孔（L2－L7）
C：盲孔（L7－L8）
D：盲孔（L1－L3）
注：下面的例子均以8層板為例
盲埋孔電路板，也稱為HDI電路板，常多用于手機、GPS導航等等高端產品的應用上，常規的多層電路板的結構，是含內層線路及外層線路，再利用鉆孔，以及孔內金屬化的制程，來使得各層線路之內部之間實現連結功能。接下來一起來了解下它的注意事項和保養。
注意事項
盲埋孔電路板如果要抄板，難度比較高，一般手機板和HDI板上面抄板的時候會遇到盲埋孔，因此要注意以下事項：
1.一定要細心，抄板之前做好準備工作；
2.設備一定要先進；
3.抄板的過程中要不斷和原板對比；
4.注意檢查，多次反復檢查。
盲埋孔保養
為保證盲埋孔電路板工作良好的狀態和減少電路板的故障率，要對電路板進行保養，包括年度保養和半保養，保養方法如下：
1.盲埋孔年度保養
（1）定期抽檢電路板中的電解電容器容量，當發現電解電容的容量低于標稱容量的20%時，應該及時更換；一般來說，電解電容的工作壽命是10年左右，所以為保證電路板的正常工作，10年左右電解電容要全部更換；
（2）對于涂有散熱硅脂的大功率器件，應檢查散熱硅脂有沒干固，對于干固的應將干固的散熱硅脂清除后，涂上新的散熱硅脂，以防止電路板中的大功率器件因散熱不好而燒壞；
（3）及時清理電路板上的灰塵，保證電路板的干凈。
2.盲埋孔半保養
（1）每季度對電路板上灰塵進行清理，可用電路板專用清洗液進行清洗，將電路板上灰塵清洗完畢后，用吹風機將電路板吹干即可；
（2）觀察電路板中的電子元件有沒經過高溫的痕跡，電解電容有沒鼓起漏液現象，如有應進行更換。
隨著電子產品向高密度，高精度發展，相應對盲埋孔電路板提出了同樣的要求，當然也要注意一些事項，同時也要對它進行保養，確保盲埋孔電路板的使用性。
