電路板LAYOUT過程中，考慮控制阻抗所需的基本條件有線寬、線距、線路長度、阻抗線屏蔽參考層，根據這些需要求將阻抗線放置在合適的位置。屏蔽參考層優先選擇阻抗線所在層的相鄰層線路，阻抗線對應位置是完整的銅皮，才能保證阻抗值偏差可控。PCB廠家在實際生產中，根據LAYOUT設計選擇距阻抗線最近的一層銅皮做為參考層，如果對應位置沒有銅皮則無法控制阻抗，如果銅皮不能完整屏蔽阻抗線，則阻抗偏差不可控。布阻抗線時特別注意，特性阻抗只是單根線，只需要考慮線寬和線路的長度。差分阻抗必須是同樣線寬完全平行的兩根線組成。共面阻抗是線路和地銅之間互相影響，因此需要線寬一致，線路兩邊都被地銅包圍，線路到地銅距離從頭到尾是完全相同的。那么，阻抗電路板加工應如何控制阻抗要求呢？
1. 產前準備：
我司使用的板材為KB材料，由工程部根據板材、PP特性按照用戶需求配置壓合疊構。根據PP全銅面壓合厚度，減去內層線路間填膠損失，計算出的實際介質層厚度錄入模擬軟件計算。根據阻抗值要求，在軟件內微調線寬、線距使計算出來的理論值達到要求值的+/-1ohm范圍內。微調線寬距無法達成阻抗要求時，考慮調整壓合結構，即介質層厚度和芯板厚度，使之達成阻抗要求和板厚要求。根據模擬計算結果，配置壓合結構；修正GERBER內線寬、線距，并按阻抗線補償要求特別補償。
2. 生產過程控制：
PP壓合后厚度按計算厚度+/-0.5mil控制，壓合過程密切關注，壓合后首批板做介質層厚度檢測，分別測量每塊板4角位置和板中心位置厚度，確保每個位置厚度都在要求范圍內。內層線路蝕刻一次，棕化一次，銅厚范圍28-35um，外層電鍍銅厚要求均勻，銅厚范圍35-45um。線寬線距內部控制+/-0.5mil，首板確認OK后再做剩余的板，批量板每生產25PNL檢測一次線寬。各工序檢測超標的板做記號，通過后工序微調介質層厚、銅厚、線寬線距達到阻抗要求。外層線路蝕刻后測量一次阻抗值，內層按成品值測量，外層按用軟件計算出的無阻焊時阻抗值測量，測量超標的板做記號，通過阻焊工序微調油墨厚度達到阻抗控制要求。印完阻焊后測量阻抗值，達標的板繼續向下工序流動，超標的板做報廢處理。

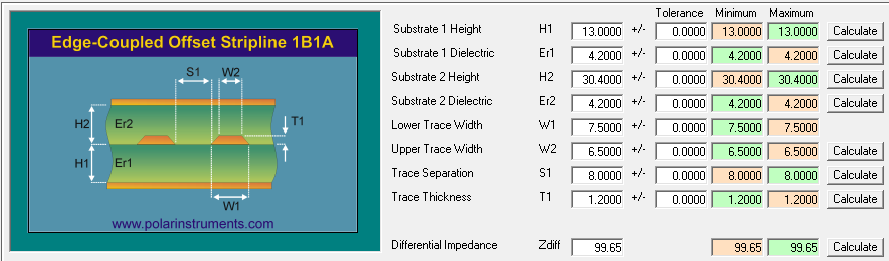

現在市面上常用的阻抗測試儀是英國POLAR公司的設備，POLAR公司同時研發了模擬計算的軟件供電氣研發工程師和電路板廠家做設計模擬計算，目前常用的軟件版本是SI8000和SI9000。印刷電路板提供的電路性能必須能夠使信號傳輸過程中不發生反射現象，信號保持完整，降低傳輸損耗，起到匹配阻抗的作用，這樣才能得到完整、可靠、精確，無干擾、噪音的傳輸信號。特性阻抗與基板材料(覆銅板材)關系是非常密切的，故選擇基板材料在電路板加工中非常重要。領智電路是一家專業提供阻抗PCB制作，阻抗PCB加工，阻抗PCB打樣，阻抗電路板SMT貼片加工等相關服務的生產廠家。
